RIDUTTORI EPICICLOIDALI Ø 42

I nostri riduttori epicicloidali sono garanzia di precisione, silenziosità, resistenza e ottimo rapporto qualità prezzo, essendo interamente progettati ed industrializzati all'interno dei nostri stabilimenti.
Questo ci permette di valutare eventuali customizzazioni per soddisfare ogni esigenza del cliente.

Caratteristiche Generali

Tornomatic propone diverse versioni di riduttori da Ø 42 o Ø, 32 con camicia in alluminio eseguita mediante lavorazione meccanica di precisione o stampata in zama con corona dentata incorporata.
Il solare, ingranaggio centrale del riduttore, trasmette il moto a tre o più ingranaggi che ruotano attorno ad esso. Gli ingranaggi sono guidati da una corona metallica dentata fissa e trasmettono il moto al solare successivo o all'albero d'uscita ruotando su rullini solidali con questi.
Ingresso e uscita sono disposti coassialmente e la trasmissione di coppie elevate si ottiene con ingombri minimi.
Gli ingranaggi della prima riduzione sono in materiale plastico per abbattere la rumorosità nel punto in cui girano più velocemente e laddove le coppie sono più basse, mentre sono in acciaio temprato nelle riduzioni in cui serve trasmettere maggiore coppia a giri più bassi.
La corona dentata della prima riduzione è stampata in delrin con dentatura elicoidale per ridurre al massimo la rumorosità, mentre le corone di secondo e terzo stadio sono in acciaio con trattamento termico di carbonitrurazione, tempra e rinvenimento per aumentarne la durezza superficiale, diminuire l'attrito tra gli ingranaggi e garantire maggiore resistenza all'usura.
L'albero in uscita in acciaio è sostenuto da cuscinetti a sfera schermati metallo e/o gomma e non da bronzine.
Flange ed alberi possono essere progettati e realizzati anche in base alle necessità del cliente.


Caratteristiche Tecniche

Riduttori Ø 42
N° Stadi Riepilogo riduzioni Riduzione x stadio L
1 4,125 6 8,143 11
2 17,7 25,7 34,9 47,1 4,2954,5
21,4 31,1 42,2 57,0 5,18
27,8 40,5 55,0 74,3 6,75
3 75,8 110,2 149,6 202,1 4,29 69
4,29
91,6 133,3 180,9 244,3 5,18
4,29
119,6 173,6 235,6 318,2 6,75
4,29
110,8 161,1 218,7 295,4 5,18
5,18
144,3 209,9 284,8 384,8 6,75
5,18
187,9 273,4 371,0 501,2 6,75
6,75

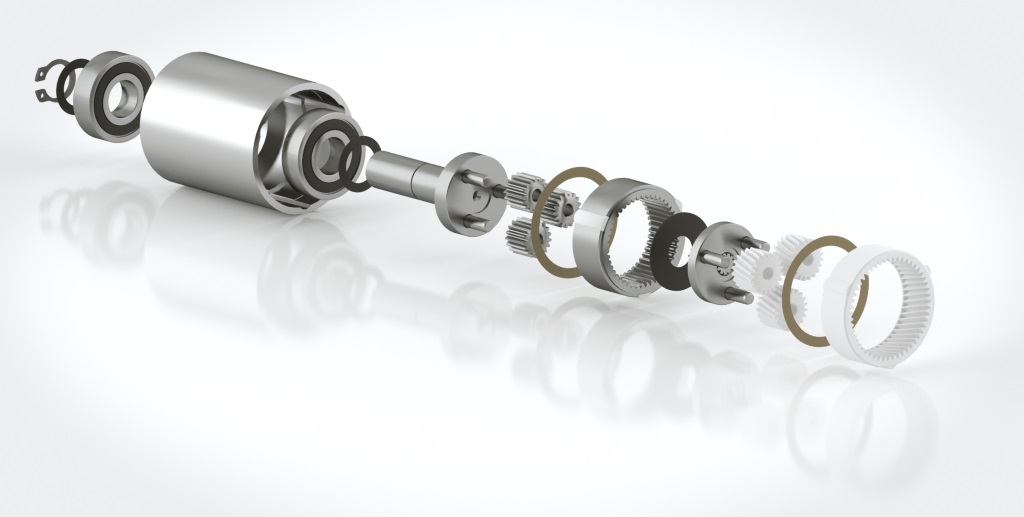

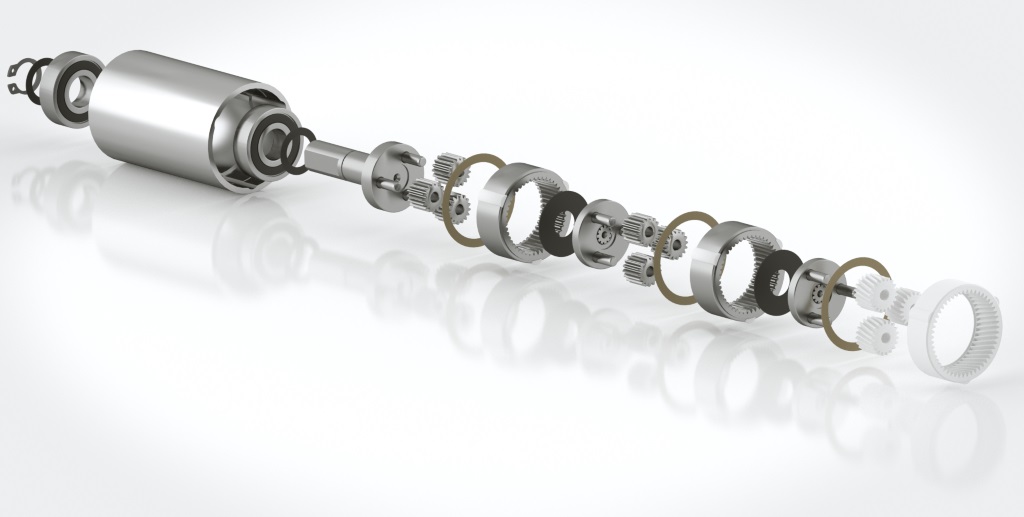

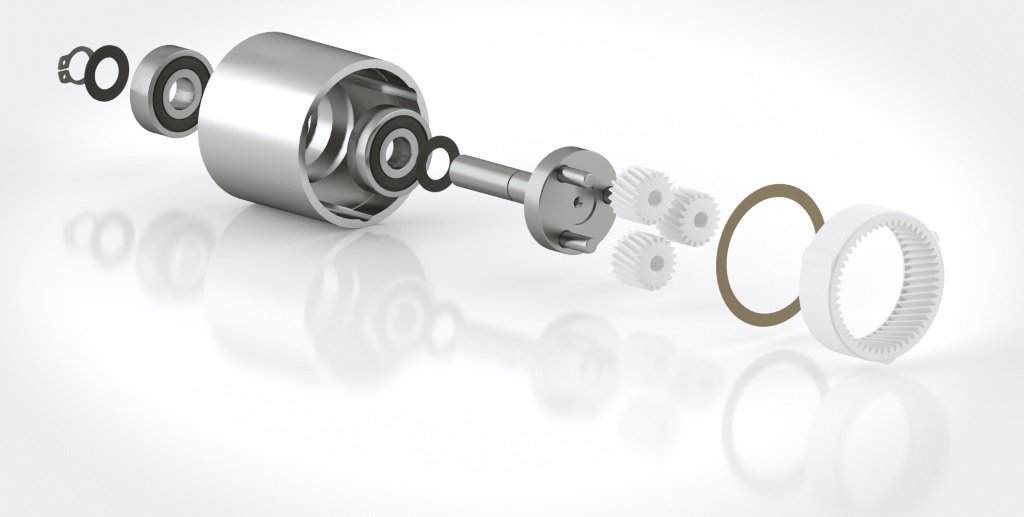

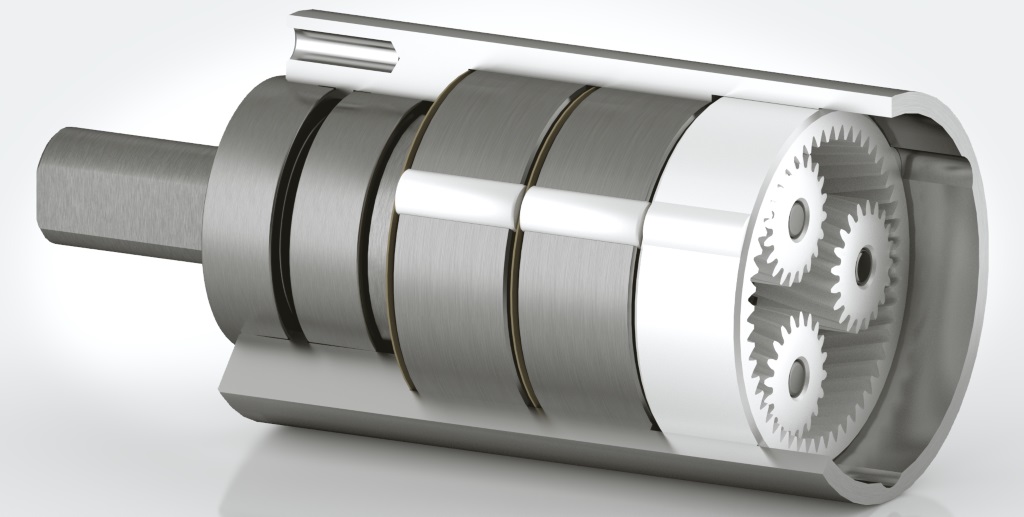

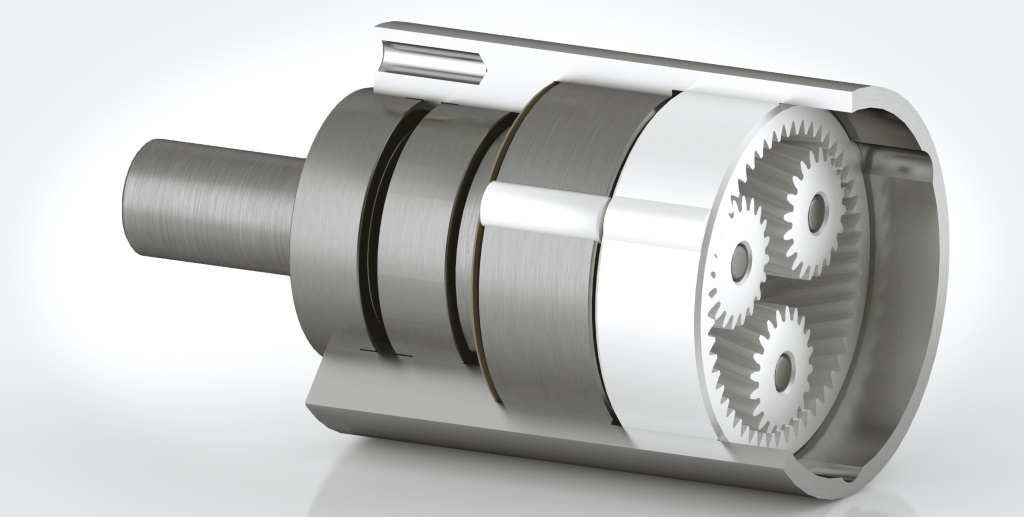

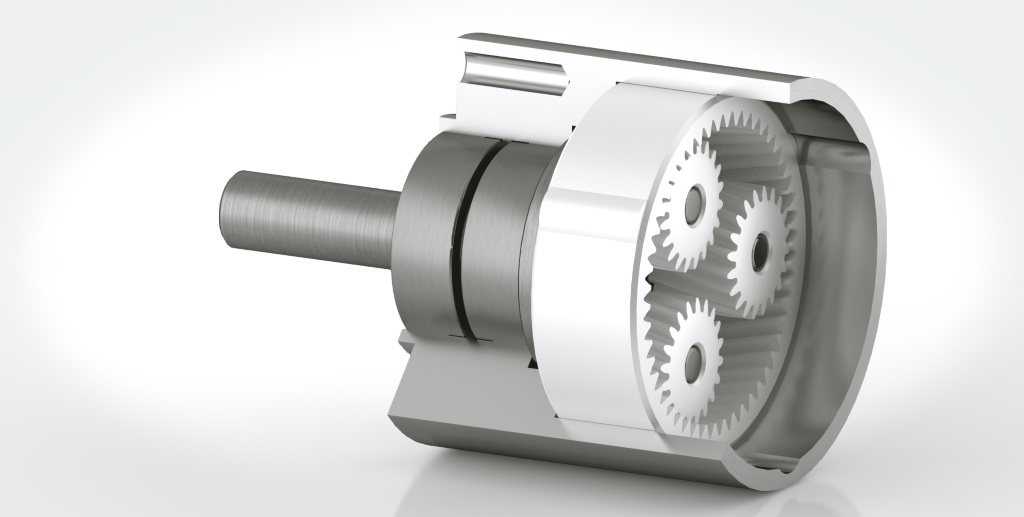

Ø 42 Camicia in Alluminio

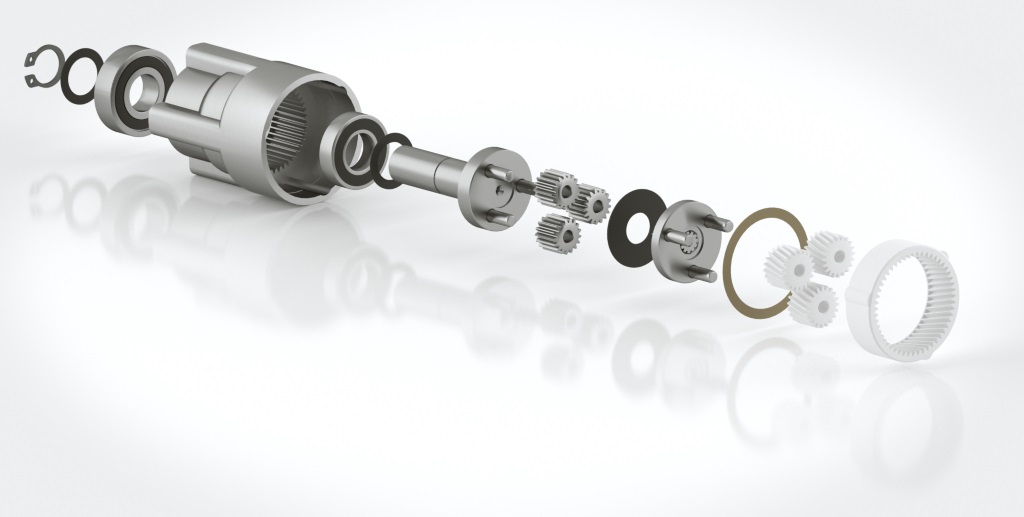

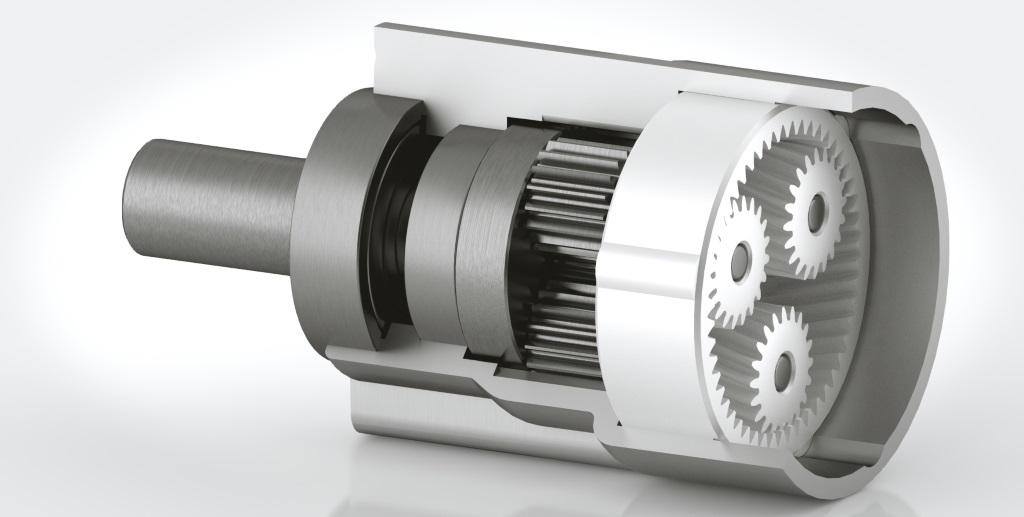

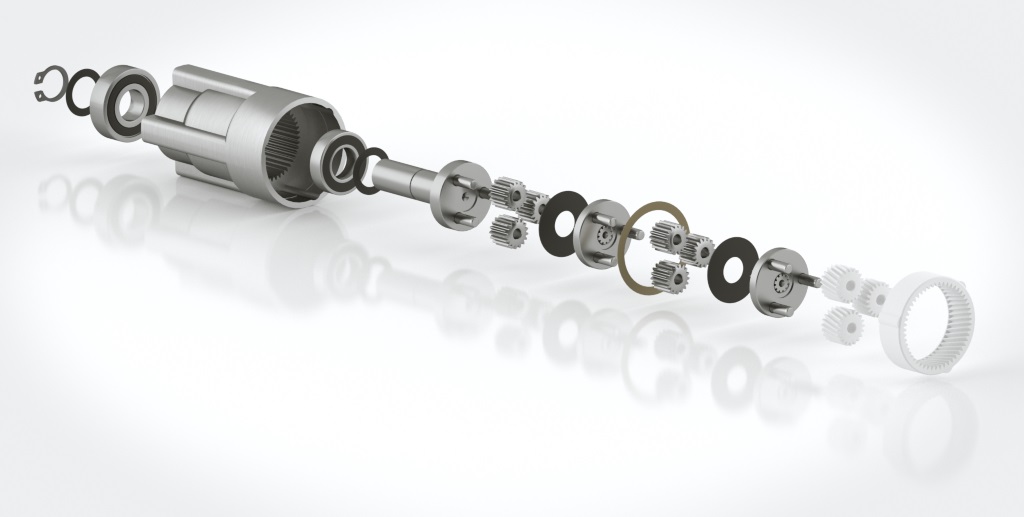

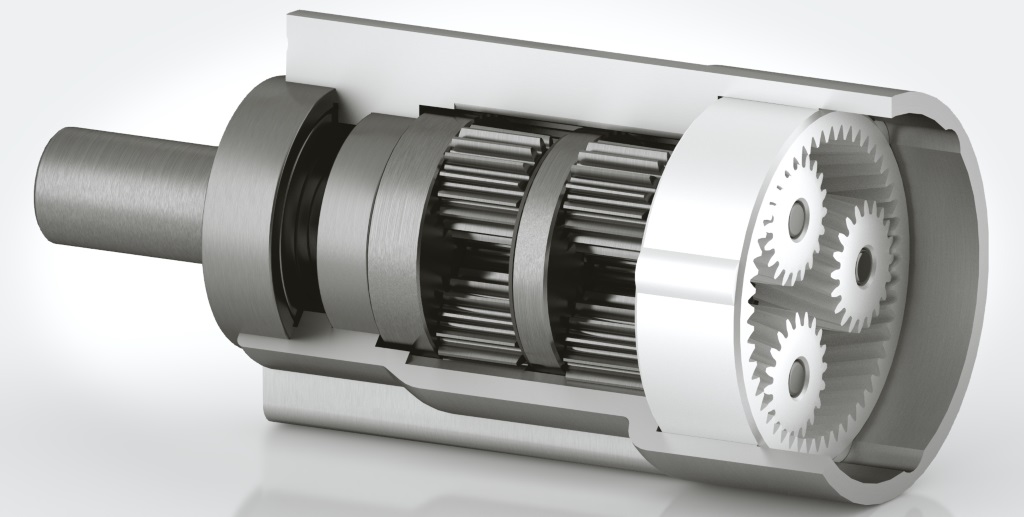

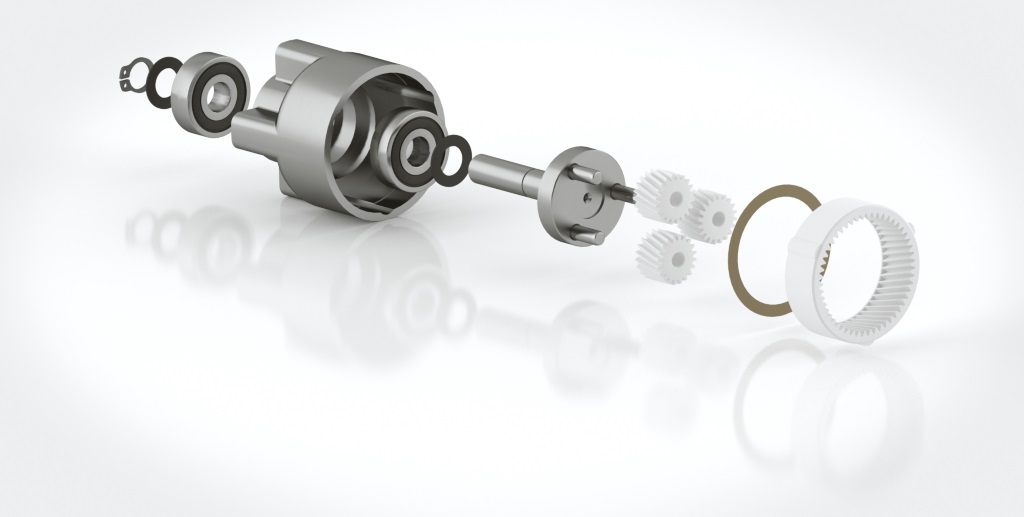

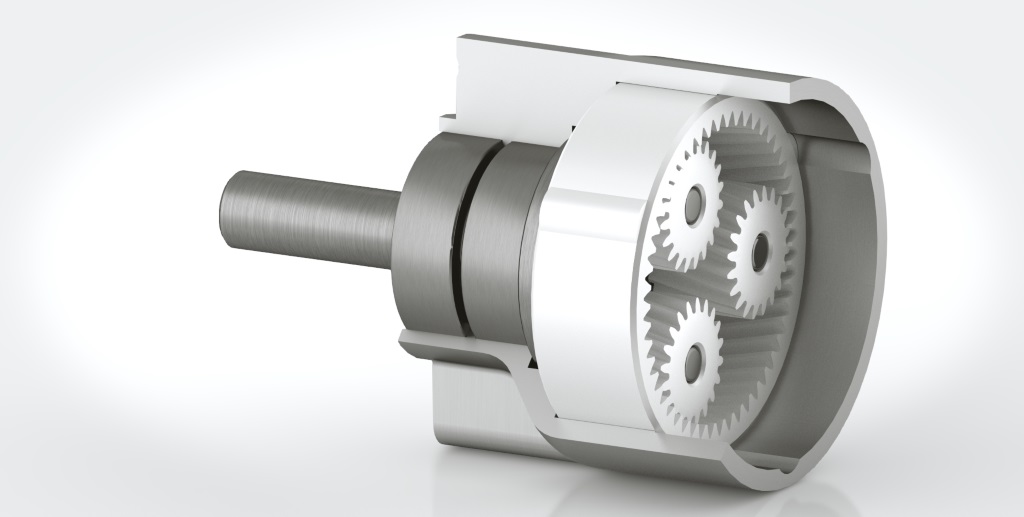

Ø 42 Camicia in Zama

Applicazioni

I nostri riduttori possono essere impiegati in diversi ambiti:
  • domotica
  • macchine utensili
  • macchine automatiche
  • elettrodomestici industriali
  • vending machines
  • robotica
